Behalten Sie die originalen
Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein
Nachrüstradio bei. Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

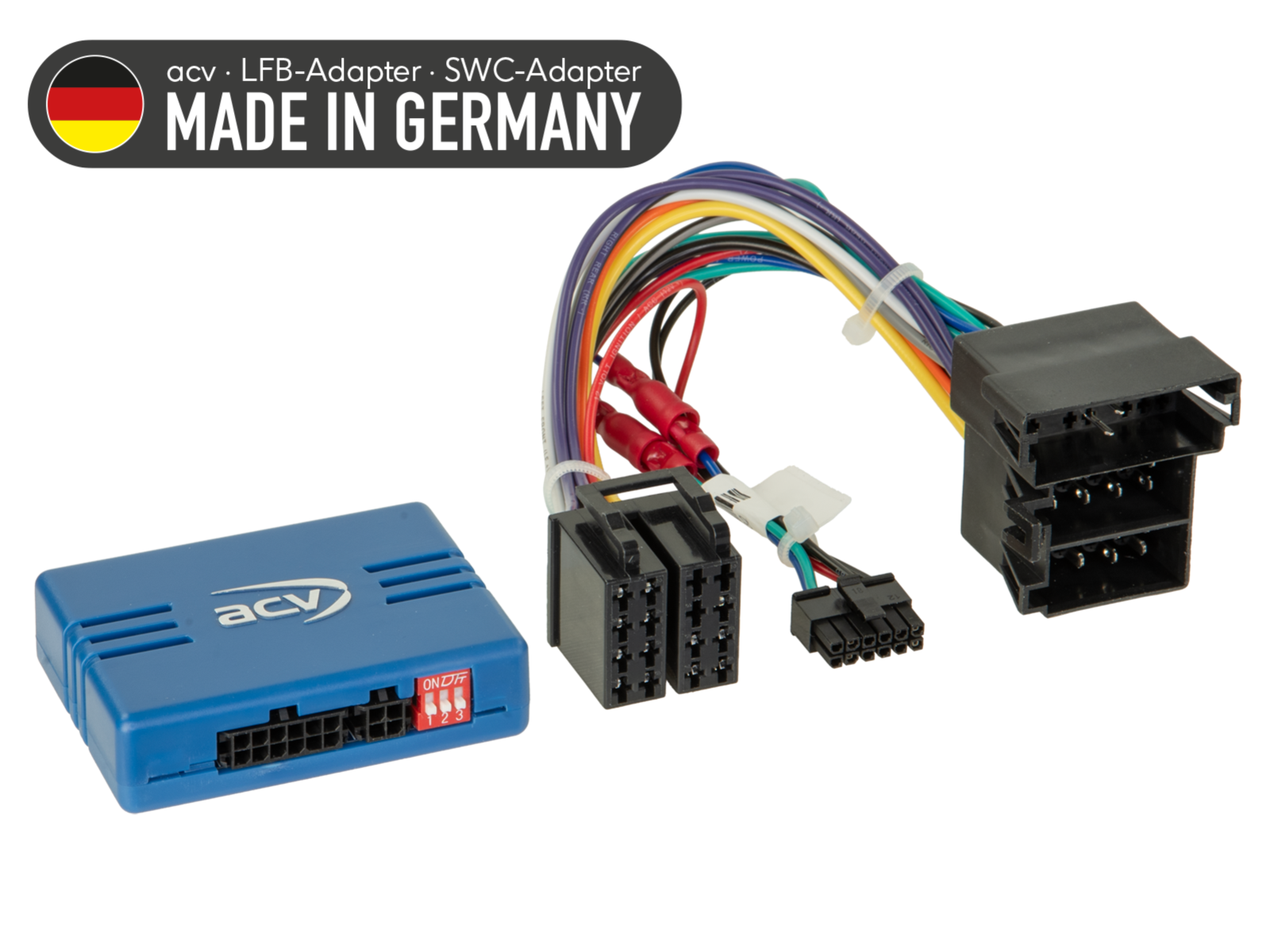

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Passend für folgende Fahrzeuge:
- Citroen Jumper (250) 05/2014 - 10/2022
- Citroen Jumper (250) 10/2022 - 2024
- Citroen e-Jumper (259 10/2021 - 2024
- Citroen Relay (250) 2006- 2024
- Fiat Ducato (ZAF 250) 05/2014 -11/2021
- Opel Movano Cargo C (Y) 10/2021 - 01/2024
- Opel Movano Cargo C (Y) 01/2024 - 2024
- Opel Movano Electrik Cargo C (Y) 10/2021 - 01/2024
- Opel Movano Electrik Cargo C (Y) 01/2024 - 2024
- Peugeot Boxer (Y) 09/2014 - 12/2019
- Peugeot Boxer (Y) 08/2018 - 2024
- Peugeot e-Boxer (Y) 10/2021 - 2024
Folgende Signale werden zur Verfügung gestellt:
- rosa: +12V Zündung Klemme 15 1,5A max.
- orange: +12V Beleuchtung Klemme 58 0,1A max.
- weiß: +12V Rückwärtssignal 1,5A max.
- gelb/grün gelb/rot: Geschwindigkeitssignal
- Lenkradfernbedienung
Hinweise:
- Fahrzeuge mit Radiovorbereitung
- Fahrzeuge mit +12V Zündungsstrom und analoger LFB im Mini-ISO Stecker Pin 10/11/12 SWC1/GND/SWC2
- Fahrzeuge ohne OEM Gerät
- Fahrzeuge mit Daiichi OEM Gerät direkt verkabelt mit farbigen Kabeln: analoge Signale vor Installation mit OEM Gerät prüfen
- Pin 3: Masse GND Handbremssignal / Pin 4: Geschwindigkeitssignal
- Pin 5: +12V Beleuchtung Klemme 58 / Pin 8: SWC GND > Anschluss Masse GND Klemme 31
- Pin 9: Key 1 > Anschluss blau / Pin 10: Key 2 > Anschluss grün
- Pin 19: +12V Rückfahrsignal / Pin 19: +12V Rückfahrsignal
- Pin 28: Masse GND Mutesignal / Pin 42: +12V Zündung Klemme 15
- Adaptierung T-Kabelsatz Citroen/Dodge/Fiat/Jeep/Opel/Peugeot 52Pin > Artikel: 57-1095
- Bei vertauschten LFB-Funktionen Kabel grün/blau im Steckkontakt tauschen
- Bei Tageskilometerblinken zusätzlich: LFB Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi 52Pin > Artikel: 42sfa019
- Dipschalterstellung mit Blue&Me > 1> OFF/2>OFF/3>ON//4>ON/OFF
