Behalten Sie die originalen
Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein
Nachrüstradio bei. Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

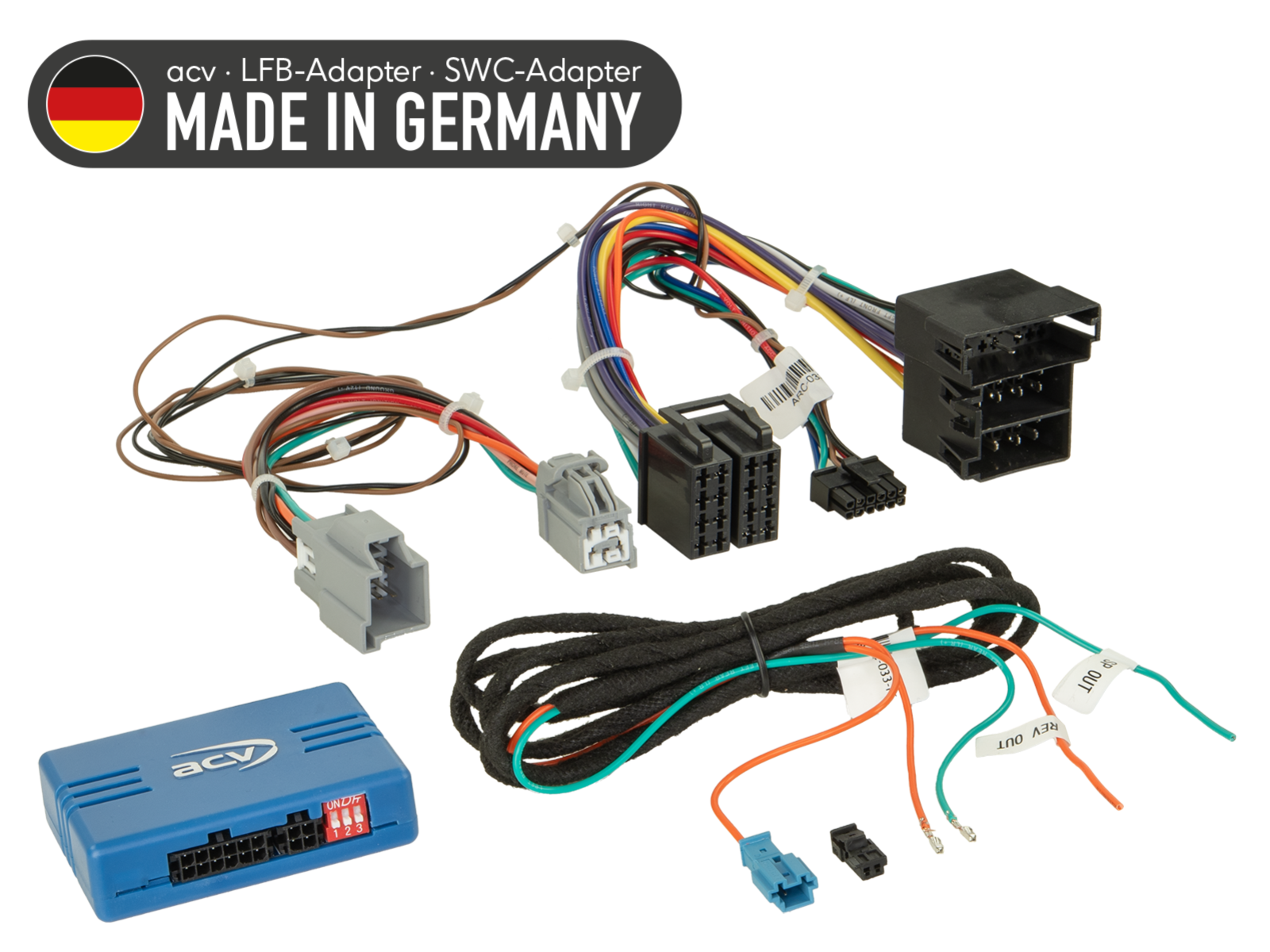

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Passend für folgende Fahrzeuge:
- Fiat Ducato (ZAF 250) 11/2021 - 11/2023
- Fiat Ducato (ZAF 250) 11/2023 - 2024
- Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
- Fiat e-Ducato (ZAF 250) 03/2024 -2024
Folgende Signale werden zur Verfügung gestellt:
- rosa: +12V Zündung Klemme 15 1,5A max.
- orange: +12V Beleuchtung Klemme 58 0,1A max.
- weiß: +12V Rückwärtssignal 1,5A max.
- gelb/grün gelb/rot: Geschwindigkeitssignal
- Lenkradfernbedienung
Hinweise:
- Anschluss: ISO / Mini ISO
- Anschluss: 6 Pin Fiat T-Kabelsatz > Telefon
- Anschluss: Kabelsatz Sicherungskasten > Geschwindigkeitssignal / Rückfahrsignal (siehe BDA)
- Fahrzeuge mit Radiovorbereitung
- Fahrzeuge mit induktiver Ladevorrichtung > Telefonfunktion unterstützt
- Lenkradfernbedienungstasten > Rückseite Lenkrad
- Anschluss Kabelsatz Sicherungskasten:
- grün: Geschwindigkeitssignal schwarzer 60 Pin Stecker > Pin 22
- orange: Rückfahrsignal +12V grüner 60 Pin Stecker > Pin 17
- Bei Fehlfunktion: Anfrage an den Support
