Behalten Sie die originalen
Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein
Nachrüstradio bei. Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

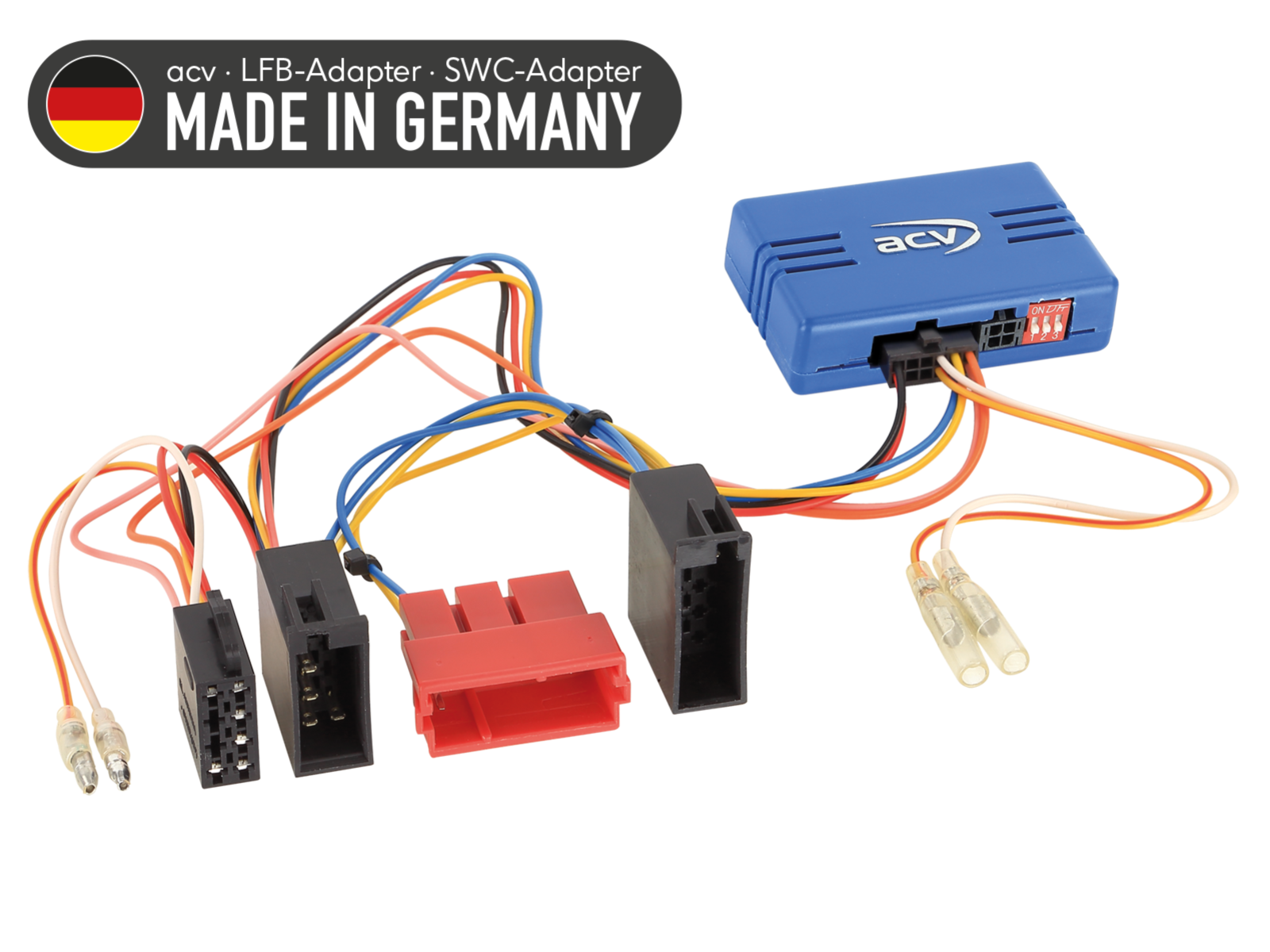

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Passend für folgende Fahrzeuge:
- Mercedes A-Klasse (W169) 10/2004 - 04/2012
- Mercedes A-Klasse (C169) 11/2004 - 07/2011
- Mercedes B-Klasse (T245) 06/2005 - 06/2011
- Mercedes C-Klasse (W203) 03/2000 - 01/2005
- Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
- Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
- Mercedes E-Klasse (W210) 06/1999 - 12/2002
- Mercedes SL-Klasse (R230) 08/2001 - 02/2006
- Mercedes SLR (C199) 13/2003 - 12/2009
- Mercedes Sprinter (W906) 04/2006 - 08/2013
- Mercedes Sprinter (W906) 08/2013 - 05/2018
- Mercedes Vito/Viano (W639) 07/2003 - 08/2010
- Mercedes Vito/Viano (W639) 09/2010 - 03/2014
- WW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
- VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
Folgende Signale werden zur Verfügung gestellt:
- rosa: +12V Zündung Klemme 15 1,5A max.
- orange: +12V Beleuchtung Klemme 58 0,1A max.
- weiß: +12V Rückwärtssignal 1,5A max.
- gelb/grün gelb/rot: Geschwindigkeitssignal
- Lenkradfernbedienung
Hinweise:
- Fahrzeuge Mercedes mit Audio 5 / Audio 10 1-DIN OEM Gerät
- Fahrzeuge Mercedes mit Audio 30 APS 1-DIN OEM Navigation
- Fahrzeuge Mercedes mit Comand 2.0 OEM Navigation
- Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Gerät
- Fahrzeuge Mercedes / VW mit Radiovorbereitung > Anschluss und Belegung vor Installation durch messen mit OEM Gerät prüfen: Fehlanschluss beschädigt das Interface
- Fahrzeuge mit abweichendem Komfort-Innenraum CAN Bus Anschluss: braun-rot verdrillt: CAN high / braun verdrillt: CAN low
- CAN Bus an CAN Bus Verteiler Schwellerleiste
- CAN Bus an Klimatronik
- CAN Bus in Mini ISO Stecker: Pin 2 CAN high / Pin 1 CAN low
- CAN Bus in 8 Pin ISO Stromstecker: Pin 7 CAN high / Pin 6 CAN low
- Fahrzeuge Mercedes mit Comand 2.0 OEM Navigation: CAN Bus in 18 Pin AMP Stecker: Pin 9 CAN high / Pin 8 CAN low / nicht Robert-Bosch CAN
- OEM Geräte mit ISO Blockanschluss: ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02
- Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM Soundsystem ohne D2B OEM Soundsystem: Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50
