Behalten Sie die originalen
Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein
Nachrüstradio bei. Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

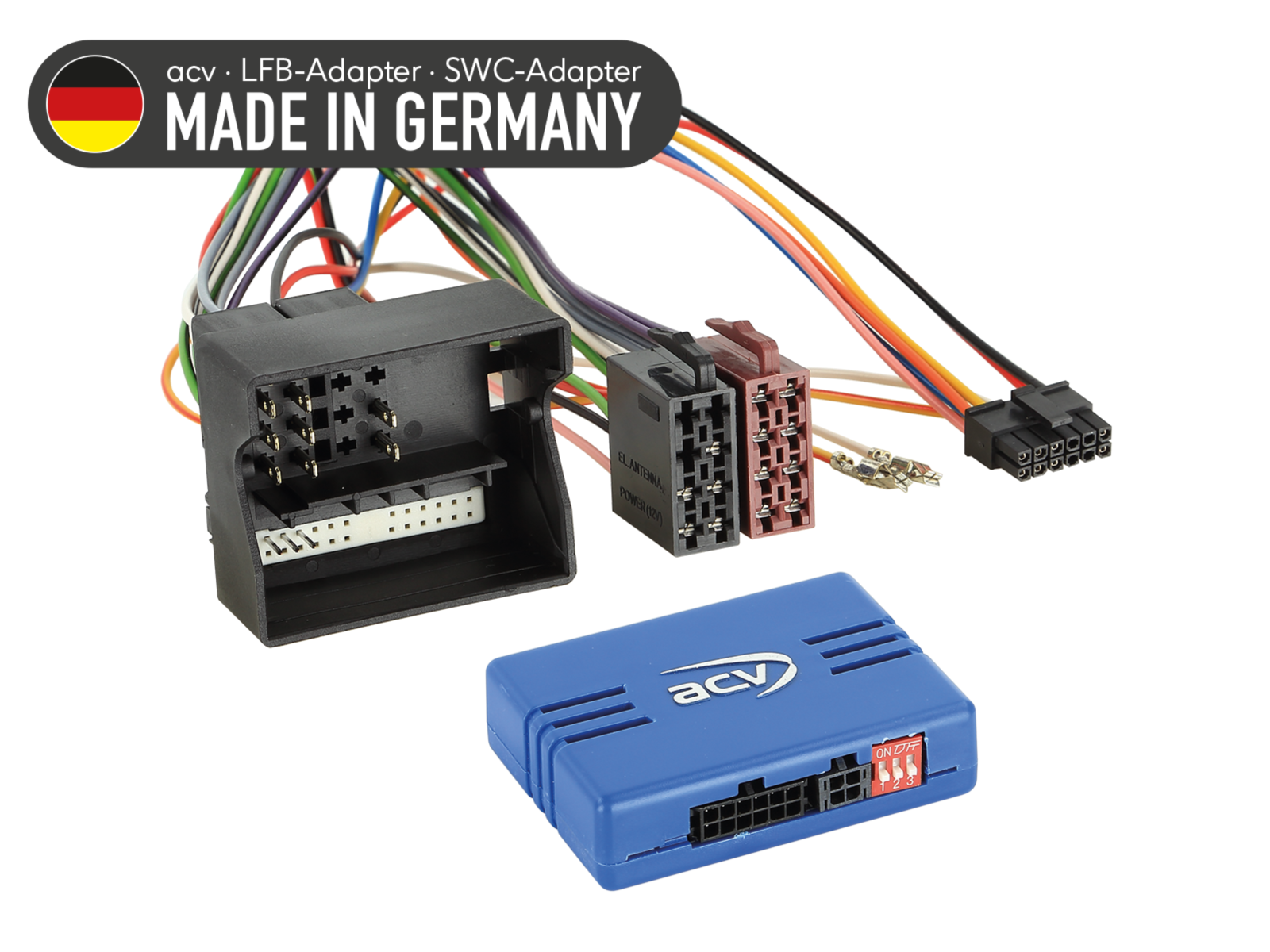

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Passend für folgende Fahrzeuge:
- Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
- Mercedes E-Klasse (S211/W211) 03/2002 - 02/2008*
- Mercedes SLK-Klasse (R171) 03/2004 - 03/2008
Folgende Signale werden zur Verfügung gestellt:
- rosa: +12V Zündung Klemme 15 1,5A max.
- orange: +12V Beleuchtung Klemme 58 0,1A max.
- weiß: +12V Rückwärtssignal 1,5A max.
- gelb/grün gelb/rot: Geschwindigkeitssignal
- Lenkradfernbedienung
Hinweise:
- Fahrzeuge mit 2-DIN Audio 20 OEM Gerät
- Fahrzeuge mit CAN Bus in MQS Steckleiste
- Fahrzeuge ohne 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
- Fahrzeuge ohne Audiogateway
- Fahrzeuge ohne Harman Kardon OEM Soundsystem
- Fahrzeuge mit Audiogateway:
- Mercedes Verlängerung Audio Gateway>ISO 2,5 m lose > Artikel: 1195-25-2500-0
- Mercedes Verlängerung Audio Gateway>ISO 6.5 m lose > Artikel: 1195-25-6500-0
- LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001
- Fahrzeuge mit Harman Kardon OEM Soundsystem: Audio 20 OEM Gerät
- Aktivsystemadapter Mercedes Audiogateway MOST>Cinch > Artikel: 13-1190-51
- Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
- LFB Mercedes CLS/E-Klasse/SLK Harman Kardon Amp MOST lose> Artikel: 42smc013-0
- Fahrzeuge mit Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation: Uhrzeiteinstellung nicht unterstützt > Fahrzeug auf Audio 20 OEM Gerät codieren wenn möglich
* Fahrzeuge mit E-Call > Artikel: 1424-27-0
** Fahrzeuge mit +12V Dauerstrom Abschaltfunktion > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert
*** Fahrzeuge mit Audio 10 OEM Gerät nur laut/leise Funktion unterstützt
*** Fahrzeug auf Audio 15 OEM Gerät codieren wenn möglich
**** Fahrzeuge mit PDC hinten > Artikel: 42cxpdc
***** Fahrzeuge mit Comand OEM Navigation 40 Pin Quadlock
****** Fahrzeug auf Audio 20 OEM Gerät codieren wenn möglich
