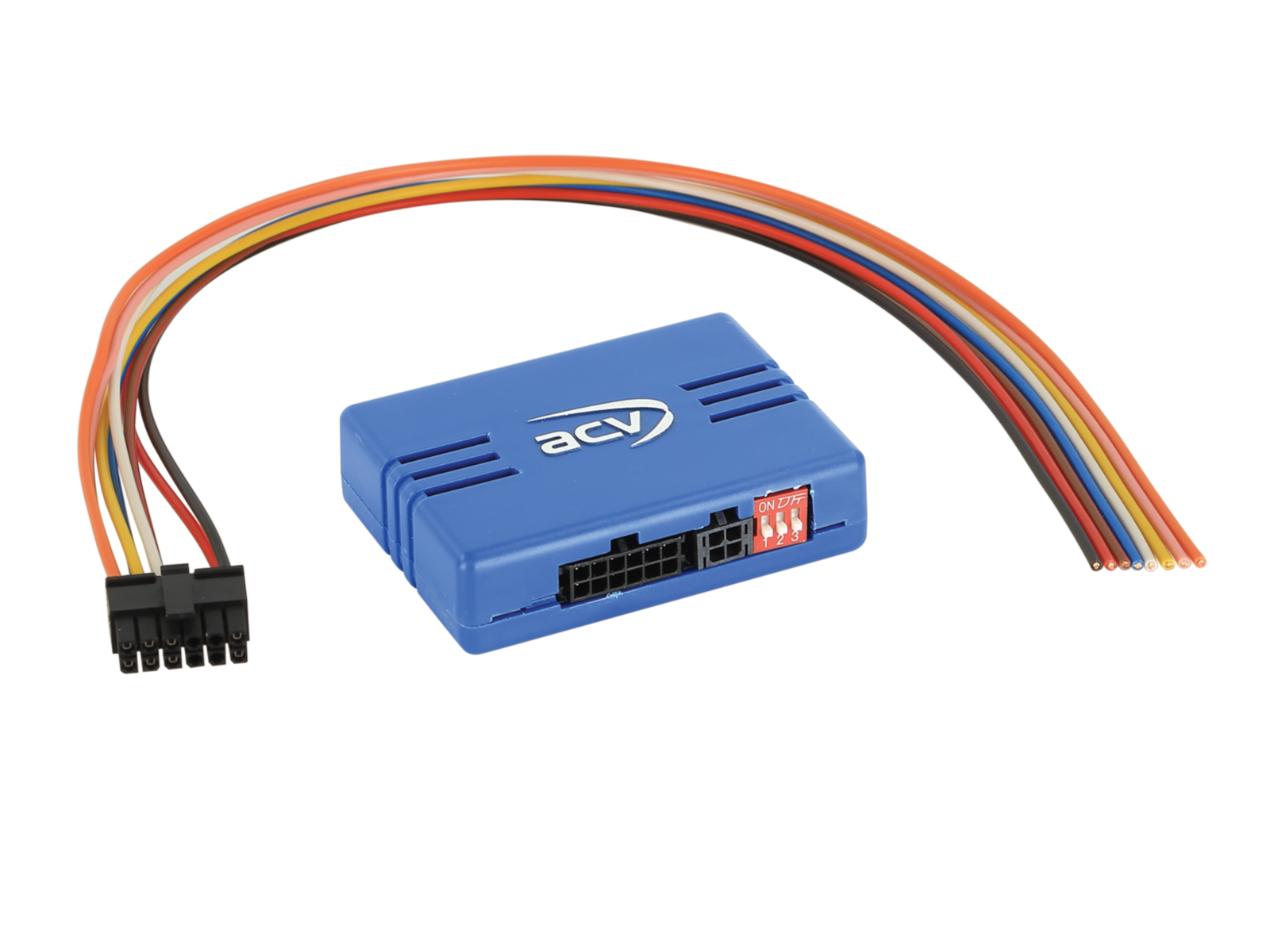

Dieses CAN Bus Interface dient zur Wiederherstellung der vorderen und hinteren Parksensortöne nach dem Tausch des OEM Gerätes und stellt weitere Signale für das Nachrüstgerät wie Zündungsstrom, Rückwärtssignal, Beleuchtung und Geschwindigkeitssignal analog zur Verfügung.
Hinweis:
- CAN Bus
- Anschluss: lose Kabel
- Fahrzeuge mit 20 Pin / 32 Pin Nissan Stecker
- Anschluss 20 Pin Nissan Stecker: Pin 19 rot > rot +12V Dauerstrom Klemme 30 abgesichert / Pin 20 schwarz > schwarz Masse Klemme 31
- OEM Kabelfarben können variieren
- Anschluss CAN Bus 32 Pin Nissan Stecker: Pin 31 braun verdrillt > gelb CAN High / Pin 32 grün verdrillt > blau CAN Low
- Anschluss 42cxpdc: Pin 5: 42cxpdc Ausgang rot > Artikelbild 2 / Pin 11: 42cxpdc Ausgang schwarz > Artikelbild 2
Ausgänge Interface:
- rosa: +12V / 1,5A max. Zündungsstrom Klemme 15
- weiß: +12V / 1,5A max. Rückwärtsgang bei laufendem Motor
- orange: +12V / 0,1A max Beleuchtung Klemme 58
- gelb/rot: Geschwindigkeitssignal
Für folgende Fahrzeuge:
- Nissan Primastar (4/J4) 09/2021 - 2024
- Renault Trafic Combi (L/JL) 05/2021 - 2024
- Renault Trafic Kastenwagen (L/JL) 03/2022 - 2024
